英特爾的第11代8核和16線程Rocket Lake CPU以MSI Z590-A PRO主板為基準–在單核測試中

2020-10-30 18:15:04    來源:新經網    作者:艾靜

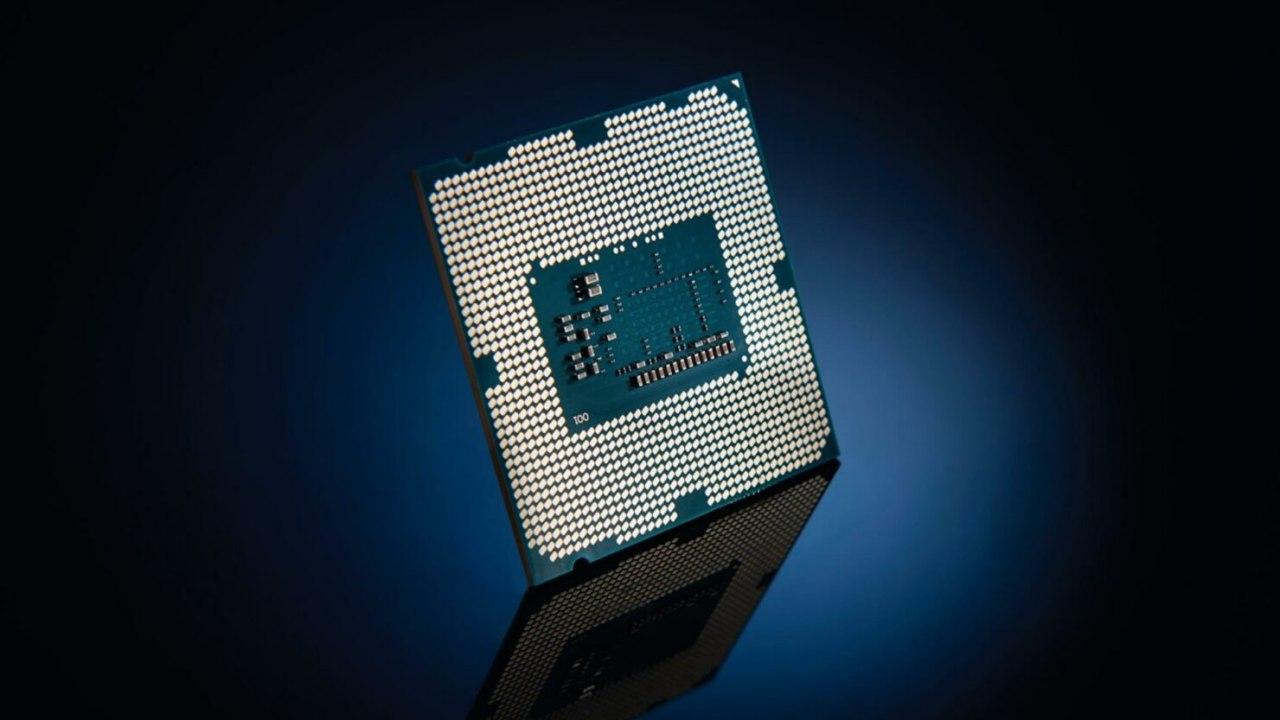

昨天,英特爾正式拉開了將于2021年第一季度發布的第11代Rocket Lake臺式機CPU的帷幕。英特爾提供了其產品特性和一些規格的高級概述,這無疑是他們對消費者的評價方式。我們還為主流臺式機細分市場提供了一些東西?,F在,Intel Rocket Lake CPU的最新基準已經泄漏到UserBenchmark數據庫中(通過TUM_APISAK),該數據庫在早期的工程樣本中顯示出單核性能的巨大提高。

英特爾的第11代8核和16線程Rocket Lake CPU以MSI Z590-A PRO主板為基準–在單核測試中

英特爾第11代Rocket Lake“ Core i9-11900K” ES臺式機處理器,具有4.2 GHz最大時鐘,已在MSI的Z590-A PRO主板上進行了測試,采用賽普拉斯Cove內核,在Skylake上具有巨大的單線程引線

基準測試顯示未發布的第11代Intel Rocket Lake臺式機CPU。CPU帶有8個內核和16個線程,這應該是Rocket Lake陣容中最大的內核和線程數。CPU的時鐘速度也列出了3.4 GHz的基本速度和4.2 GHz的提升速度,低于英特爾向我們暗示的速度。根據英特爾自己的說法,英特爾Rocket Lake臺式機CPU將采用酷睿i9,酷睿i7,酷睿i5風格以及5 GHz以上的搖滾頻率,因此4.2 GHz的最大時鐘甚至與明年年初推出的最終零售版本都不接近。

英特爾Rocket Lake細節正式發布:基于從Ice Lake返回的賽普拉斯Cove內核

英特爾的第11代8核和16線程Rocket Lake CPU以MSI Z590-A PRO主板為基準–在單核測試中

關于該基準測試的另一個令人驚訝的事情是它是在Z590主板上運行的。有問題的主板是MSI Z590-A PRO-12VO(MS-7D10),它將搖晃LGA 1200插槽,同時支持第10代Comet Lake和第11代Rocket Lake CPU,然后該公司計劃過渡到另外一個插槽。 2021年第三季度,即LGA1700。有關測試設置的其他值得注意的規格包括32 GB DDR4-2667內存和160 GB WD Blue HD。該測試基準測試是由一家臺灣公司執行的,因此我們絕對可以確定是誰造成了此次泄漏(請讀者自己弄清楚)。

我們尚未正式知道將要使用什么CPU,但考慮到Rocket Lake的極限是8核和16線程芯片,我們正在研究Core i9-11900K或Core i7-11700K。CPU在1核中獲得179分,在2核中獲得368分,在4核中獲得682分,在8核中獲得1115分,在64核測試中獲得1623分。下表顯示了這些結果與英特爾現有的第10代產品陣容的差距。

英特爾8核和16線程Rocket Lake臺式機CPU基準測試:

CPU名稱 英特爾酷睿i7-10700K @ 5.1 GHz 英特爾酷睿i9-10900K @ 5.3 GHz 英特爾酷睿i9-11900K?@ 4.2 GHz 與i7-10700K 與i9-10900K
1核 148 152 179 快21% 快18%
2芯 292 302 368 快26% 快22%
4核 567 599 682 快20% 快14%
8核 1045 1156 1115 快7% 慢3.6%
64核 1553 1988年 1623 快4% 慢22%

正如您在上面的基準測試表中所看到的,英特爾Rocket Lake臺式機CPU的速度比其前身Core i7-10700K快21%,后者在單核基準測試中具有相同數量的內核和線程。同時,Core i7-10700K具有5.1GHz的時鐘優勢,比4.2 GHz快21%。有了這些數字,一個5 GHz以上的Rocket Lake CPU將會(huì )破壞單線程工作負載中的Core i7-10700K。CPU也比Core i9-10900K快18%,后者在5.3 GHz時的時鐘速度優勢為26%。

英特爾第9代CPU通過Microcenter進行大幅降價– 8核Core i9-9900K售價319美元,Core i7-9700K 219美元,6核Core i5-9600K售價169美元

由于ES的全核提升速率遠低于第十代Core i7和Core i9 CPU的5 GHz +速率,因此事情在多核測試中迅速發生了變化。盡管如此,英特爾Rocket Lake CPU在8核測試中確實比10700K高出7%,在64核測試中高出4%。事實證明,英特爾聲稱Rocket Lake Cypress海灣內核比現有Skylake產品具有兩位數的增長可能是正確的,但我們仍然需要等待更多結果來評估Rocket Lake的性能如何。如果這些收益在最終零售樣品中得以延續,那么英特爾的第11代CPU可以迅速奪回AMD的Ryzen 5000 Zen 3系列的單核性能王冠它們本身就是瘋狂的快速單線程芯片,與之前的產品相比,其IPC增益高達19%。

這是我們了解的有關第11代Rocket Lake臺式機CPU的所有信息

英特爾的Rocket Lake-S臺式機CPU平臺預計將在LGA 1200插槽上提供支持,這將在400系列主板上與Comet Lake-S CPU一起首次亮相。英特爾Rocket Lake-S處理器將與500系列主板一起發布,但此后已確認LGA 1200主板將支持Rocket Lake-S CPU,特別是考慮到PCIe Gen 4.0是Z490的突出特點。僅通過使用Rocket Lake-S臺式機CPU才能啟用的主板。

英特爾Rocket Lake臺式機CPU的主要功能包括:

新的賽普拉斯Cove核心架構可提高性能

新的Xe圖形體系結構(性能比Gen9高出50%)

增加了對DDR4 3200 MHz內存的支持

CPU PCIe 4.0通道(在Z490和Z590主板上可用)

增強顯示(集成HDMI 2.0b,DP1.4a,HBR3)

增加的x4 CPU PCIe通道= 20總CPU PCIe 4.0通道

增強媒體(12位AV1 / HVEC,端到端壓縮)

CPU附加存儲或Intel Optane內存

新的超頻功能

USB音頻卸載

集成CNVi和Wireless-AX

集成USB 3.2 Gen 2x2(20G)

2.5Gb以太網離散LAN

離散英特爾Thunderbolt 4(兼容USB4)

據說Rocket Lake CPU的體系結構是Sunny Cove和Willow Cove設計之間的混合體,但將采用Xe Gen 12 GPU體系結構。我們還被告知,支持Thunderbolt 4.0的Z590主板系列將于今年晚些時候宣布,因此希望在未來幾個月內獲得更多有關Rocket Lake CPU的信息。

英特爾臺式機CPU代比較:

英特爾CPU系列 處理器流程 處理器核心(最大) 技術開發計劃 平臺芯片組 平臺 記憶體支援 PCIe支持 發射
珊迪大橋 32納米 4/8 35-95瓦 6系列 LGA 1155 DDR3 PCIe Gen 2.0 2011年
常春藤橋 22納米 4/8 35-77瓦 7系列 LGA 1155 DDR3 PCIe Gen 3.0 2012年
哈斯韋爾 22納米 4/8 35-84瓦 8系列 LGA 1150 DDR3 PCIe Gen 3.0 2013-2014
Broadwell 14納米 4/8 65-65瓦 9系列 LGA 1150 DDR3 PCIe Gen 3.0 2015年
天空湖 14納米 4/8 35-91瓦 100系列 LGA 1151 DDR4 / DDR3L PCIe Gen 3.0 2015年
卡比湖 14納米 4/8 35-91瓦 200系列 LGA 1151 DDR4 / DDR3L PCIe Gen 3.0 2017年
咖啡湖 14納米 6/12 35-95瓦 300系列 LGA 1151 DDR4 PCIe Gen 3.0 2017年
咖啡湖 14納米 8/16 35-95瓦 300系列 LGA 1151 DDR4 PCIe Gen 3.0 2018年
彗星湖 14納米 10/20 35-125瓦 400系列 LGA 1200 DDR4 PCIe Gen 3.0 2020年
火箭湖 14納米 8/16 待定 400/500系列 LGA 1200 DDR4 PCIe Gen 4.0 2021年
奧爾德湖 10nm? 16/24? 待定 待定 LGA 1700 DDR5 PCIe Gen 5.0? 2021年
流星湖 7nm? 待定 待定 待定 LGA 1700 DDR5 PCIe Gen 5.0? 2022年?
