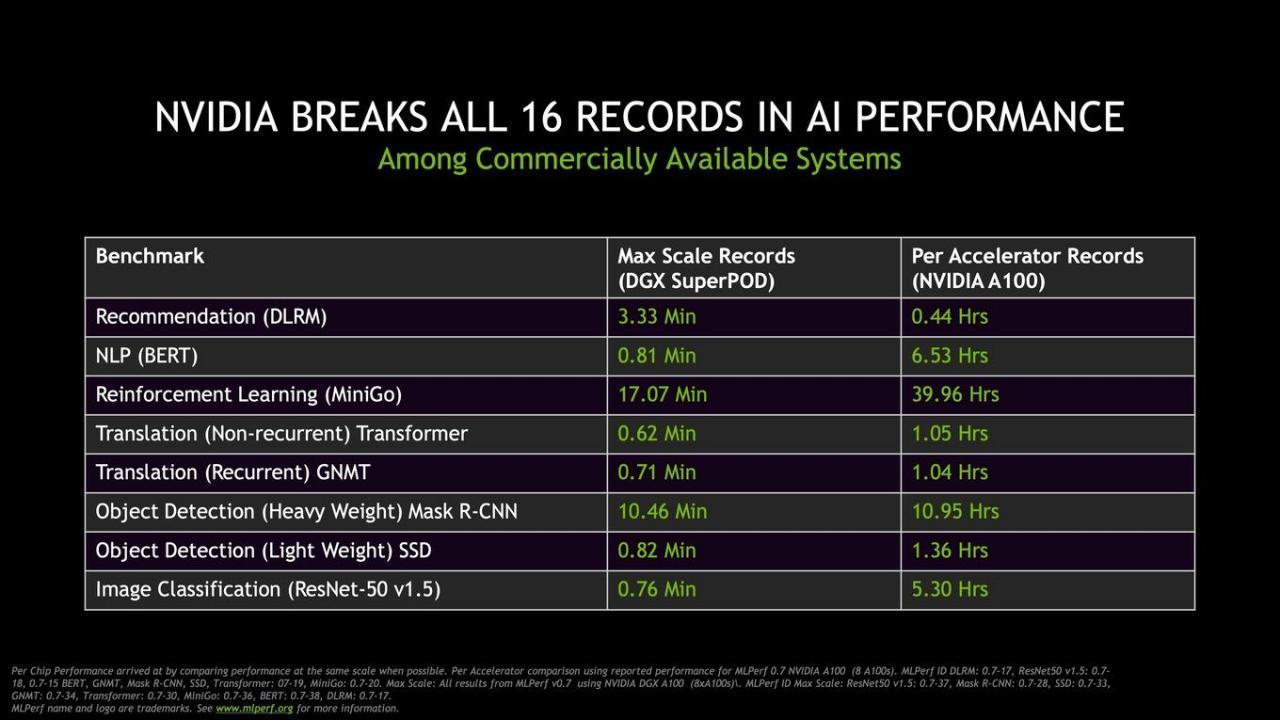

NVIDIA剛剛發布了其Ampere A100 GPU的第一個實際性能數據，結果令人瘋狂。該公司在A(yíng)I特定基準測試中總共打破了16條性能記錄，并且在特定的機器學習性能類別中擊敗了其主要競爭對手，取得了巨大的領先優勢。

結果來自MLPerf.MLPerf是一家成立于2018年的行業基準測試組，主要專注于機器學習性能。該基準套件包括總共八項測試，并且NVIDIA已以創(chuàng )紀錄的培訓速度發布了所有記錄。

這是NVIDIA在2018年5月成立的行業基準測試組織MLPerf進行的培訓測試中連續第三次，也是最強勁的表現。NVIDIA在2018年12月的首個MLPerf培訓基準中創(chuàng )下了六項記錄，在2019年7月創(chuàng )下了八項記錄。

NVIDIA是唯一一家為所有測試提供商用產品的公司。大多數其他提交使用的預覽類別是可能幾個月不可用的產品，而研究類別是使用預期時間不會(huì )可用的產品的。

NVIDIA博客

NVIDIA還報告了其DGX SuperPOD系統的八項新記錄，該系統是通過HDR InfiniBand連接在一起的龐大的DGX A100 HPC系統集群。DGX SuperPod由140個DGX A100系統組成，總共有1,120個NVIDIA Ampere A100 GPU，170個Mellanox Quantum 200G Infiniband交換機，4 PB的存儲空間和15公里的光纜。

令人贊嘆的DGX SuperPod系統中大約有770萬個Ampere CUDA內核。該系統是DGX V擴展計劃的一部分，為該系統增加了近700 Petaflops的計算能力，該系統目前已部署在加利福尼亞州圣克拉拉市的NVIDIA總部。

人工智能性能基準-安培vs伏特&更多

NVIDIA已將其Ampere A100 Tensor Core GPU加速器與其前身Volta V100進行了比較。比較還包括Google的第三代TPU和華為的Ascend HPC芯片。MLPerf本身列出了更詳細的基準測試，還預覽了即將推出的AI加速器，例如英特爾的Cooper Lake-SP Xeon CPU和Google的第四代TPU。話雖如此，讓我們看一下基準測試本身。

根據MLPerf的說法，他們的基準套件包括針對機器學習和AI類別中最相關的性能工作負載的測試。NVIDIA Ampere A100只是將Volta V100毀壞，而性能卻提高了2.5倍。即使以最低的領先優勢，Ampele A100仍比Volta V100 GPU提升了50%，令人印象深刻。此處的芯片規模已標準化為單個GPU，以便在A(yíng)mpere和Volta之間進行合理的比較。

華為Ascend芯片只能及時完成一項測試，而且性能也比Volta V100差，而Google的TPU V3只能及時完成兩項測試。在一項測試中，該芯片比NVIDIA Volta V100領先20%，而在第二項測試中，它比V100慢10%。

與Cooper Lake-SP 8插槽配置可在1104.53分鐘內完成圖像分類測試相比，雙NVIDIA A100系統僅需33.37分鐘即可完成同一測試。NVIDIA還繼續將其Ampere A100的性能與尚未發布的Google TPU V4進行比較，Google TPU V4仍處于研究階段，并且距離上市至少一年。

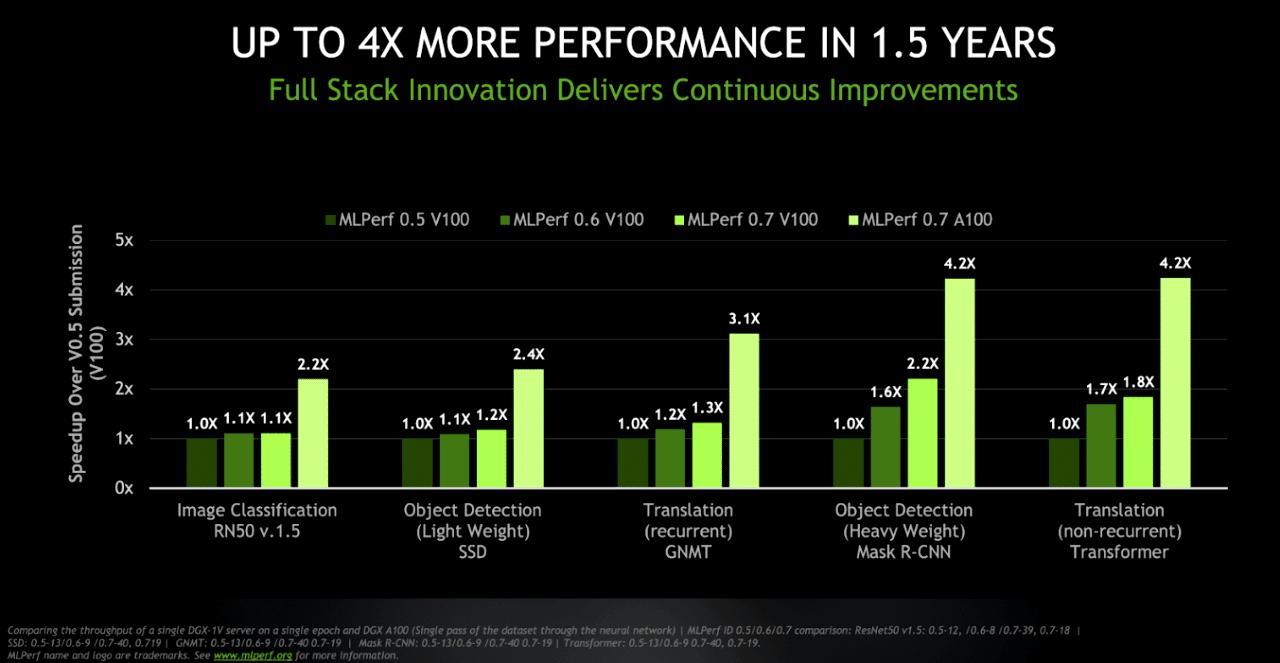

NVIDIA還展示了其GPU加速器的性能如何隨著AI的最新全棧創(chuàng )新而不斷提高。與在Volta V100上運行的MLPerf 0.5相比，與Ampere A100一起運行的MLPerf 0.7套件提供了驚人的4.2倍性能提升。

這證明了NVIDIA Ampere A100 GPU的芯片在A(yíng)I社區中所有主要玩家認可的套件中的真實基準中的表現令人印象深刻。即使與Turing GPU相比，Ampele A100 GPU也被認為是另一個基準測試中最快的GPU，圖靈GPU的硬件加速技術能夠提供更好的性能，但仍然無法與Ampere A100及其強大的性能輸出相提并論。所有這些基準功能使我們更加高興地看到以消費者形式的安培，這肯定會(huì )在幾個月后發生。
